某小區想要新建一個無線監控系統，主要是針對電梯實行無線監控，由于小區是2年前新建立的高檔小區，當時沒有考慮監控問題，沒有鋪設光纖?，F(xiàn)在人員已經入住，再挖溝做光纖會破壞小區原本的設施，業主的要求是架設無線監控系統。主要目得的將每棟樓的2部電梯信號傳輸?shù)介T衛保安室。

通過和客戶的溝通，小區有8棟組成。每一棟的高度一致，且分布呈長方形，每棟樓有2部電梯，每個電梯一個攝像機。且預算有限，希望我們公司能配合他們盡快做出合理的電梯無線監控傳輸方案。

根據小區的情況，我們建議客戶采用有線與無線相互結合的方式，先將每部電梯的信號通過視頻線集中到樓頂，在樓頂通過交換機匯合，每棟樓安裝1臺偉福特VS-5616電梯無線監控設備。由于門衛樓層低，考慮到遮擋問題，需要在最考慮門口的樓層上安裝2臺VS-5616作為中轉，分別將8棟的信號接收到一個點位。在通過一套VS-5854 發射機將所有攝像傳輸?shù)奖O(jiān)控中心，監控室只需安裝一臺VS-5854-300數字接收機即可。

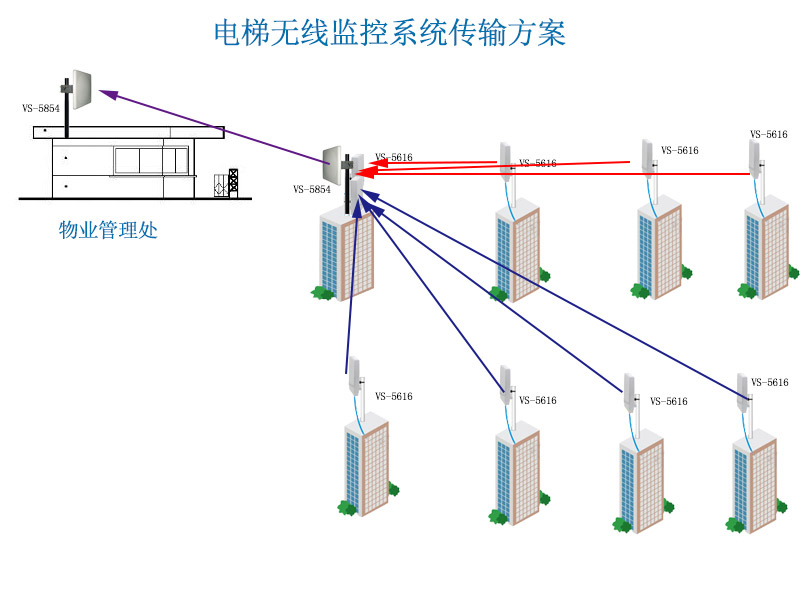

如圖所示，紅色和藍色箭頭分別傳輸?shù)?/span>1號樓，1號樓作為中繼點，通過交換機匯集后再次傳輸?shù)轿飿I(yè)管理處?？偣残枰?/span>9臺經濟型無線傳輸設備和5854大帶寬無線數字微波。完整的將電梯的信號傳輸?shù)奖O(jiān)控中心。實現小區電梯無線監控系統。

設備配置清單：

此次電梯無線監控，是秉持設備穩定和成本實惠的情況下建立的配置清單，偉福特協助客戶處理各項無線監控系統。可根據客戶需求定制化不同傳輸配置清單。需要可以聯系我們在線客服。
